无机淬火液案例试验方法

背景 江苏某公司想采用一种不变质的淬火介质，同时满足工件淬火要求，而我公司研发的THIF-505无机淬火液既能满足工件的淬火要求，又在使用过程中不会变质。为打消客户顾虑，我们安排一个实验，模拟大生产，进一步确定。 基本情况 工件：铁锭。
　　工件大小：10KG左右。
　　材质：42CrMo 40Cr。
　　外形尺寸：15cm直径，12cm直径，高度10cm。 目的 确定是否可以使用THIF-505无机淬火液，最佳使用温度，表面硬度。 浓度方案 建议使用浓度30%。即45KG THIF-505无机淬火液+115KG水，配成淬火槽160Kg。 淬火槽确定 因工件尺寸较小，试验时可采用200KG铁桶，去掉桶的顶盖、表面的铁皮以及油。因油与水混合易乳化、变质，清洗干净可保证THIF-505无机淬火液继续使用，不浪费成本。 试验步骤 ①先将从钢材市场上购买的42CrMo与40Cr材质的钢材进行锻造。

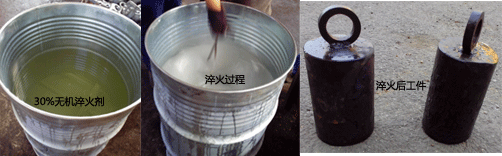

　　②配制淬火槽，先取45KG THIF-505无机淬火液，加入115KG水，配成160KG的淬火槽，30% 的浓度，搅拌均匀。
　　③等待工件出炉。
　　④工件出炉后直接放在淬火槽中淬火，并来回晃荡搅拌，注意工件不能马上落入底部，并完全没入淬火槽中。
　　⑤10分钟后，将工件取出并放在水槽中冷却，直到冷却。取出工件进行表面硬度检测。
　　⑥表面硬度检测。采用洛式硬度计测定工件硬度，42CrMo表面硬度为54，42Cr表面硬度为53。　　　 综上所述，THIF-505无机淬火液可满足客户淬火要求，出炉温度降低，节约能源，缩短加热时间，降低生产成本，提高生产效率。THIF-505无机淬火剂相比PAG淬火剂突出的优点是永远不会变质，高温冷却速度比水快，低温冷却速度几乎接近油。 相关链接 42Crmo热处理淬火工艺
淬火液在铝合金固溶处理中的效果
