42Crmo热处理淬火工艺
42CrMo是一种常用的合金结构钢，具有良好的强度和韧性，广泛应用于制造承受高负载的机械零件，如齿轮、轴、连杆等。为了充分发挥42CrMo的材料性能，需要进行适当的热处理，其中淬火工艺是关键步骤之一。
42CrMo热处理淬火工艺流程
1. 预热：在加热到高温之前，通常需要进行预热以减少温差应力和变形。预热的温度通常在600-650°C，保温时间为30-60分钟。
2. 加热：将材料加热到适当的奥氏体化温度，42CrMo的奥氏体化温度一般在840-880°C。加热时间取决于工件的尺寸和加热设备的性能，一般按照每毫米直径或厚度保温1-1.5分钟计算。
3. 保温：在奥氏体化温度下保温一段时间，以确保整个工件均匀加热，使碳和合金元素充分溶解到奥氏体中。

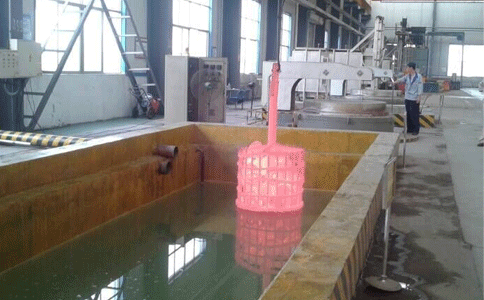

4. 淬火：将加热保温后的工件迅速转移到淬火介质中进行冷却。42CrMo常用的淬火介质有水、油或空气。水淬可以获得最高的硬度，但变形和开裂的风险也最大；油淬可以减少变形和开裂，但硬度略低；空气淬则更为温和，适用于大尺寸或形状复杂的工件。
5. 冷却：在淬火介质中冷却至室温，确保工件获得所需的硬度和组织。
淬火后的回火处理
由于淬火后的42CrMo材料硬度高，脆性大，通常需要进行回火处理以降低硬度，提高韧性。回火温度和时间的选择取决于所需的最终性能。常见的回火工艺如下：
低温回火（150-250°C）：可以减少应力和脆性，但保持较高的硬度和强度，适用于要求高耐磨性的部件。
中温回火（350-500°C）：可以得到良好的综合机械性能，适用于大多数承受冲击和磨损的机械零件。
高温回火（500-650°C）：可以获得最佳的韧性和一定的强度，适用于要求高韧性的部件。
注意事项
防止过热和过烧：加热温度过高会导致晶粒长大，降低材料的机械性能。
控制冷却速度：冷却速度过快可能导致开裂，过慢则可能得不到所需的硬度。
避免表面脱碳：在加热过程中，应采取措施防止表面脱碳，这会影响材料的表面硬度和耐磨性。
热处理工艺的优化需要根据具体的工件尺寸、形状和所需的最终性能进行调整。通常需要通过实验和经验来确定最佳的工艺参数。
永利娱城官网版app20年专业结的淬火剂生产厂家，热处理应用经验丰富，针对性地提供热处理淬火系统设计、工艺等整体解决方案。如有热处理技术问题，欢迎致电：0535-8015296。
相关链接
