THI^®F-502水性淬火剂

产品简介 PAG类高分子聚合物水性淬火剂是可以和水配成多种浓度，具有不同冷却特性的淬火液，可以消除淬裂和软点，使工件获得高而且均匀的表面硬度和足够的淬硬深度，并大大减小工件的淬火变形。具有良好的防锈效果，淬火时清洁、环保，不易老化、变质，无害，使用寿命长。 水性淬火剂是beat365唯一官方网站留学人员与多名中国权威热处理专家共同研发生产。该淬火剂为浅黄色透明液体，由聚醚类高分子材料添加多种防锈、防腐等优质添加剂精制而成，对水有逆溶性。能够克服了水冷却速度快，油品冷却速度慢，易使工件开裂，淬火效果差且易燃等缺点。在国内各家热处理厂得到广泛应用，使用THIF-502水性淬火剂，能有效改善工作环境，提高零件的淬火质量，降低生产成本。 性能指标

项目	指标
外观(原液)	无色至浅黄色透明液体
密度(25℃，g/cm3)	1.080-1.180
PH值	8.0-10.0
黏度(40℃原液，map.s)	75±5℃
防锈性	≥5%，具有良好的防锈性
浊点	75±5℃
凝点	≤-10℃

产品特点 ①安全环保，THIF-502水性淬火剂完全不燃烧，无火灾危险，无油烟，使工作环境大大改善，满足环保部门对企业的环保要求。
②带出量少，使用成本低，综合经济性好。
③通过控制淬火液的浓度，可以得到近于水到油之间的冷却速度，以满足不同材料和工件的淬火要求。
④淬硬层深，淬火硬度均匀无软点，大幅减少淬火变形和开裂的倾向，对低、中碳钢感应及大件淬火尤其适用。

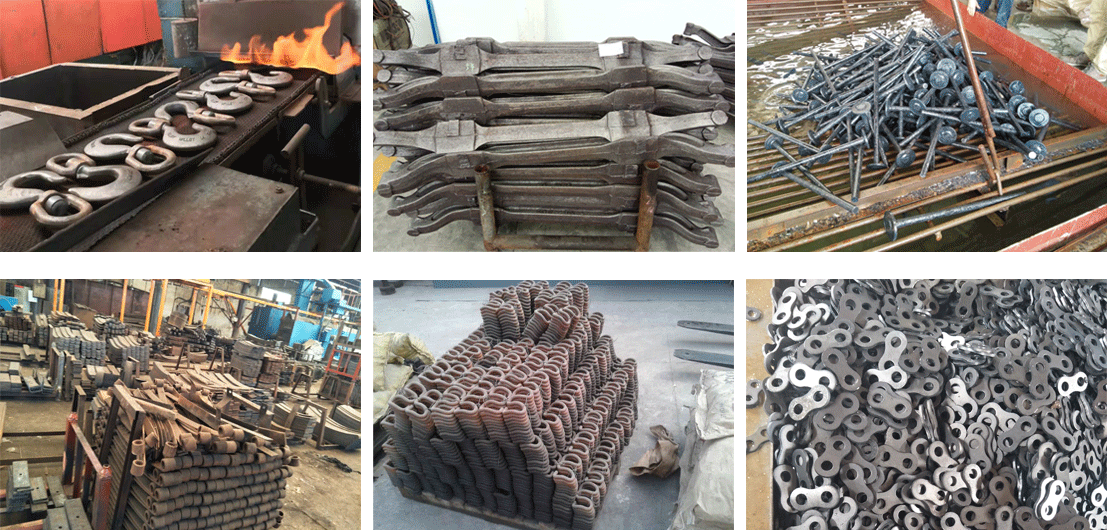

⑤对工件无腐蚀，且有短期防锈作用，使用寿命长，不易老化变质，淬火后的工件可不清洗直接回火。 适用范围 ①适用于碳钢、合金钢和铸铁的整体淬火。可根据碳含量及合金成分、性能要求及零件的尺寸大小而选择不同的浓度，一般介于5-20%之间。

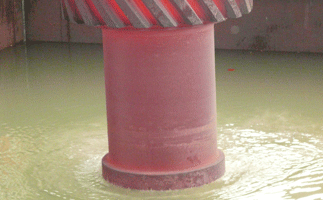

②适用于各类工件的感应加热淬火。
③适用于铝合金的固溶处理。
④原来使用水淬油冷的淬火工艺可使用淬火液替代。
注意事项 淬火剂使用前淬火槽应该注意的问题：
①淬火槽应该以铁焊或水泥等为主，因水性淬火剂含防锈剂，所以不必涂装油漆，同时油漆易与淬火液发生化学反应。淬火剂显碱性，淬火槽的附助设施如泵、管尽量避免使用铜、铝金属，水要用自来水和纯净水，其它腐水和污水禁用，注意不能混进雨水。
②为了较好散热以及淬火液均匀和防止PAG逆溶析出，还要防止生菌，可安装搅拌系统。简单的可以用泵来回抽，有条件的话可围绕槽的四壁设盘管，盘管上开孔，流速注意不能太快，尤其是在低温区时，易变形和硬度不匀，建议1mm/秒为好，休息时用空压机打气，防止生菌。
使用注意问题：
①使用温度
使用普通的温度计测温即可，推荐淬火剂的使用温度最好在30-55℃，介质最佳使用温度应65℃以下。
②淬火液检测
在生产现场，用户可用比重计，检测使用的淬火液是否在正常的浓度范围内。
③淬火液添加
淬火液在使用时，主要蒸发的是水分，介质带出量很少，浓度升高后，添加水调整比重，可以重复使用，而且剩余淬火介质成分不变、冷却性能不变。低于规定比重时添加原液使其达到比重要求。
④搅拌
淬火液的搅拌也是除温度和浓度改变冷速的另一个方面，在相同的温度及浓度范围内，搅拌越快，冷速越快。稳定均匀的流速，建议1mm/秒为好，有利于冷却效果。
⑤淬火液使用条件
水性淬火剂对油、酸碱类物质敏感，使用中切勿将有机物、不明酸碱类及油类物质混入，以免影响淬火液性能或引起淬火液报废。
包装规格 水性淬火剂净重200KG/桶。 相关链接 42Crmo热处理淬火工艺
淬火液在铝合金固溶处理中的效果
